Balíček chráničů OEZ:47334 MiniaMini2-EXTRA LMF-10B-1N-030AC nabízí kombinovanou ochranu s důrazem na dimenzovaný proud 10 A a jmenovitý reziduální proud 0,03 A. Využívá typ svodového proudu AC a pracuje při dimenzovaném napětí 230 V, což usnadní výběr pro odpovídající aplikace.

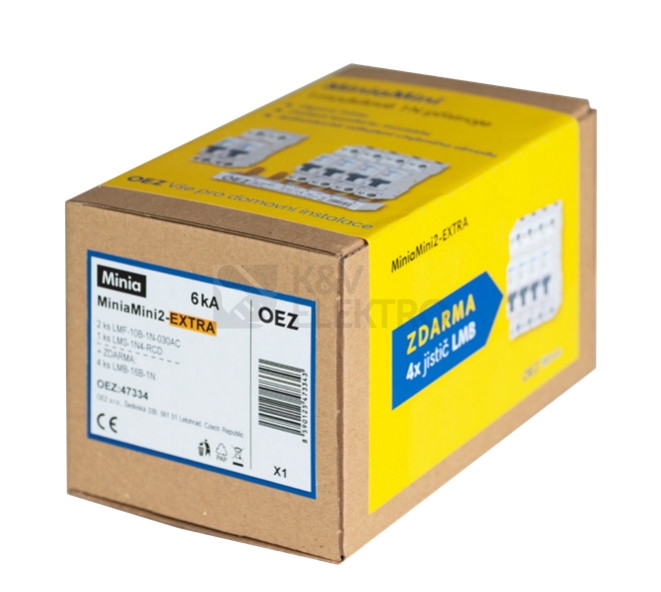

Specifikace balíčku chráničů OEZ:47334 MiniaMini2-EXTRA LMF-10B-1N-030AC

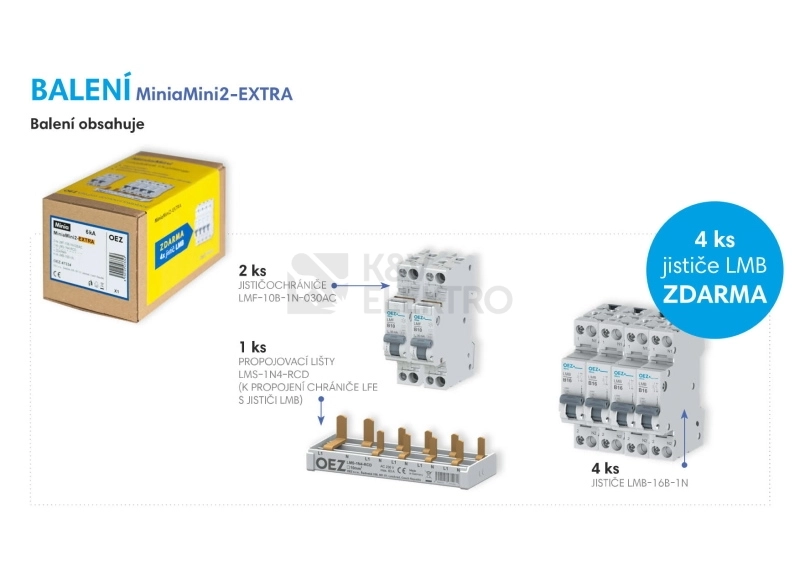

Tento set zahrnuje kompletní výbavu pro zapojení více okruhů v jednotném provedení: součástí balení jsou 2 kusy LMF-10B-1N-030AC, 4 kusy LMB-16B-1N a 1 kus LMS-1N4-RCD. Kombinovaný charakter zařízení odpovídá typovému určení a umožňuje spojit jištění s proudovým chráničem v jednom modulárním přístroji.
Pro projekty, kde je vyžadováno oddělené vedení a jasně definované připojení, oceníte počet pólů 2 a počet jištěných pólů 1 se společně řízeným pracovním a nulovým vodičem. Zapojení vychází z parametrů s vypínací charakteristikou B, které odpovídají běžným instalacím s frekvencí 50 Hz.
V rozváděčích a rozvodnicích se uplatní kompaktní modulová šířka a přehledné osazení. K tomu napomáhá šířka v počtech modulů 1 a montážní hloubka 77,1 mm, díky čemuž je plánování prostoru jednodušší. Konstrukce splňuje krytí IP20 a odpovídá prostředí s kategorií přepětí 4 a stupněm znečištění 2.
Při dimenzování výkonu a jistící koordinace přispěje dimenzovaná spínací schopnost dle EN 60898 6 kA, třída omezení energie 3 a odolnost proti rázovému proudu 1 kA.
Shrnutí a doporučení produktu
Vybrat hotový set namísto jednotlivých položek šetří čas při plánování i nákupu a zajišťuje jednotnost použitých komponent. Jednotná řada usnadní přehledné osazení a rychlou instalaci při práci na několika okruzích současně. Balíček je vhodný pro uživatele, kteří preferují připravené řešení bez nutnosti dodatečných kombinací.
Pro rozšíření výběru nebo doplnění do dalších částí rozváděče si prohlédněte kategorii Proudové chrániče, kde lze vybrat další přístroje stejného typu i alternativní provedení dle požadavků projektu.
Technické detaily
- Počet pólů (celkem): 2
- Počet jištěných pólů: 1
- Dimenzované napětí: 230 V
- Dimenzovaný proud: 10 A
- Jmenovitý reziduální proud: 0,03 A
- Typ svodového proudu: AC
- Třída omezení energie: 3
- Dimenzovaná spínací schopnost dle EN 60898: 6 kA
- Frekvence: 50 Hz
- Vypínací charakteristika: B
- Kategorie přepětí: 4
- Stupeň znečištění: 2
- Šířka v počtech modulů: 1
- Montážní hloubka: 77,1 mm
- Stupeň krytí: IP20
- Odolnost proti rázovému proudu: 1 kA
