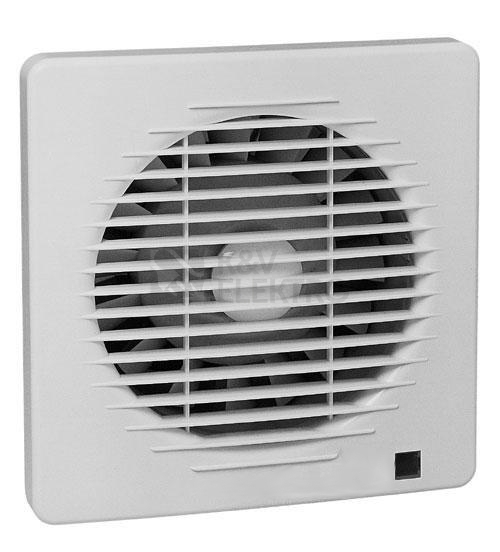

| | | Skříň Skříň je z kvalitního nárazuvzdorného plastu, barva je bílá. Skříň je určena k montáži na stěnu. |
| | ||
| | | Oběžné kolo Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má devět aerodynamicky a výkonově optimalizovaných lopatek. Na hřídeli je zajištěno ocelovou pružinou proti sklouznutí. |
| | ||
| | | Motor Motor je asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 ˚C. Motor má kluzná ložiska. Provedení s dvojitou izolací. Vinutí je chráněno proti kondenzátu přídavným krytem. Motor má ochranu proti přetížení. Krytí IP44. |
| | ||
| | | Svorkovnice Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu. |
| | ||
| | | Regulace otáček Regulace otáček se provádí regulátory změnou napětí. |
| | ||
| | | Hluk Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání. |
| | ||
| | | Varianty P – provedení s mechanickou zpětnou klapkou |
| | ||
| | | Montáž Montáž horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze. Upevnění čtyřmi šrouby pod mřížkou ventilátoru. Šrouby a hmoždinky jsou v balení. |
| | ||
| | | Pokyny Ventilátory jsou vhodné pro krátké vzduchovody s nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor. Ventilátor je především určen pro velkoobchody elektro, sanita a aplikace, kde je kladen důraz na cenu ventilátoru. Dodává se jen s kluznými ložisky, rozšíření o zpětnou klapku je nutno provést externím zařízením. |
