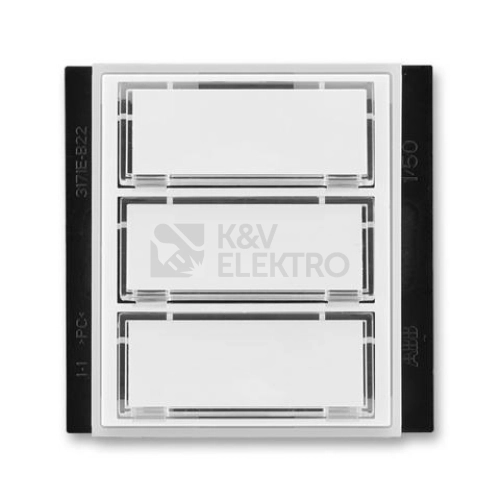

Ovládač Element, Time zvonkový trojnásobný.
Technické údaje:
Provozní napětí : 50V
Jmenovité impulsní výdržné napětí Uimp 1500V
Jmenovitý proud spínacích kontaktů : 1A
svorky šroubové, pro tuhé vodiče max. 1 mm2
Stupeň ochrany IP 20
Pracovní teplota -20°C ...+55 °C
Použití:
Zvonkový ovladač trojnásobný (dále ovladač) je určen především ke spínání signálních obvodů malého napětí např. zvonkových obvodů. Ovladač je určen k nástěnné zapuštěné montáži do obyčejného prostředí. Může být použit také v prostředí venkovním, je-li chráněn před deštěm. Dodatečně lze také použít podsvícení tlačítek LED diodami (nejsou součástí). Instalace je možná přímo na povrch nebo na instalační krabici typu KU68
Upozornění:
Svorky ovladače jsou určeny pro připojení tuhých vodičů max. průřezu 1mm2 . Vodiče (propojky) je nutno vhodně naohýbat tak, aby nepřekážely pohybu tlačítek . Při použití
LED diod (průměr 5mm, nejsou součástí) na podsvícení, nelze spínat elektronické zvonky (samovolné spouštění). LED diody musí mít předřadný odpor, hodnota podle spínaného
napětí.
